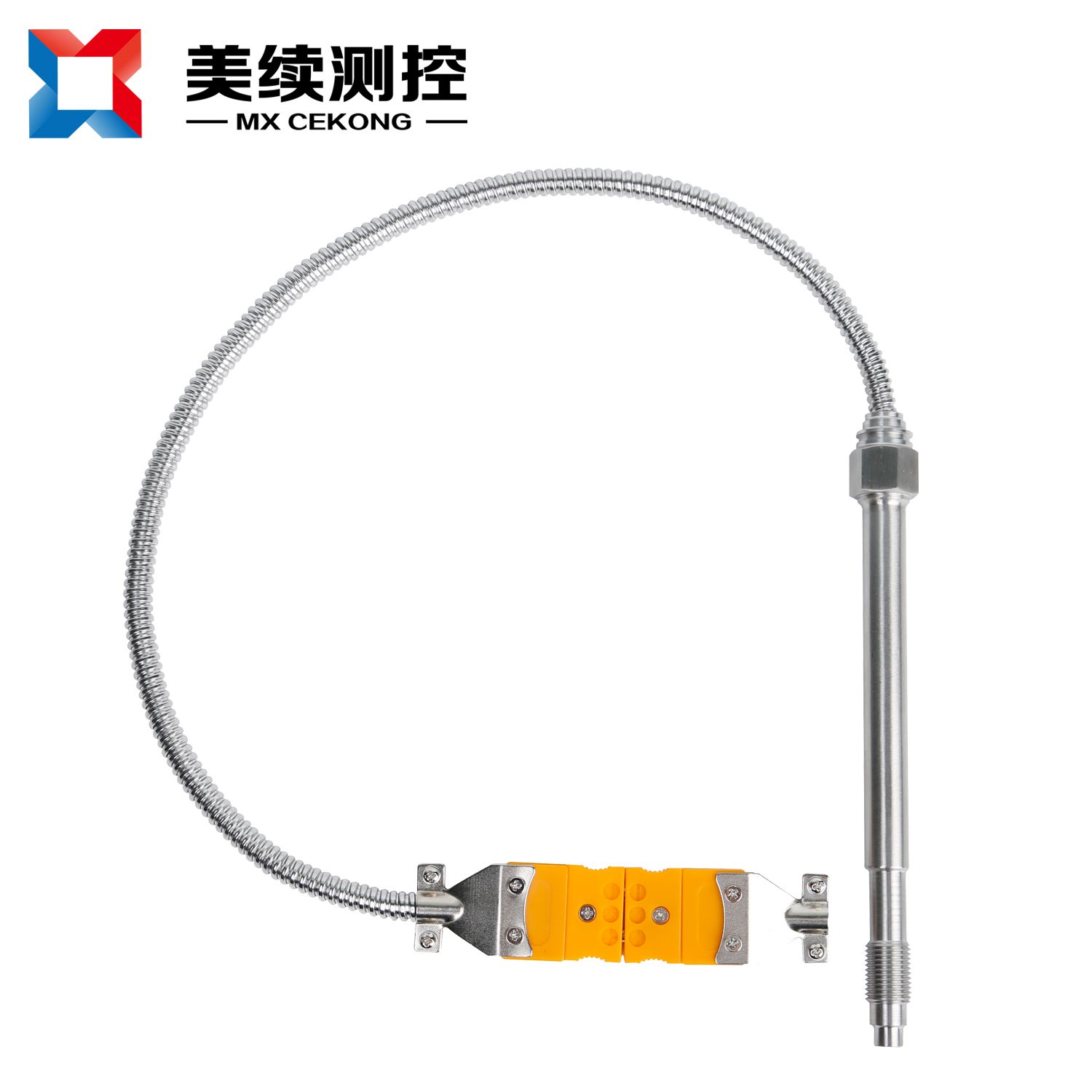

热电偶显示值不稳定波动大的原因

一、*常见的原因（优先排查）
1.接线问题连接点松动：热电偶的接线端子（无论是在测量端、补偿导线连接处还是进入控制柜的端子排）如果松动，会导致接触电阻不稳定，从而引起显示值大幅跳变。这是**常见的原因。
导线虚接/断线：热电偶丝或补偿导线内部可能存在部分断裂，随着设备振动或温度变化，时通时断，造成显示值剧烈波动甚至超量程。
接线极性接反：补偿导线的正负极接反，会导致显示温度严重偏低且可能不稳定。
2.接地问题（干扰的主要来源）多点接地形成地环路：这是导致低频（50Hz工频）干扰的典型原因。如果热电偶的测量端在设备上通过金属保护管接地，而显示仪表端也接地，就会形成“地环路”，感应出交流电流，导致显示值有规律地波动（通常是围绕某个值上下小幅波动）。
接地不良或未接地：仪表外壳或屏蔽层未可靠接地，无法有效屏蔽外界的电磁干扰，导致显示值充满“毛刺”和无规律跳动。
3.电磁干扰信号线与动力线平行敷设：热电偶的补偿导线如果与变频器、电机、大功率用电设备的电缆穿在同一根线管或桥架内，强大的电磁场会在信号线上感应出电压，造成显示值严重失真和波动。
空间辐射干扰：现场有大型无线设备、对讲机、电弧焊等，其产生的强电磁辐射也可能干扰信号。
二、热电偶本身的问题
1.热电偶劣化/损坏绝缘劣化：热电偶丝之间的绝缘材料（通常是氧化镁）因长期高温、潮湿而失效，导致偶丝之间或偶丝与保护管之间短路，引起测量不准和波动。
热电偶材料变质：在高温或特殊气氛（如还原性、硫化物气氛）下，热电偶丝被污染或发生化学变化，其热电特性发生改变，输出电势不稳定。
保护管破损：保护管破裂导致有害介质进入，腐蚀热电偶丝。
2.机械振动安装位置振动过大，可能导致热电偶内部偶丝或连接点疲劳断裂，产生间歇性接触不良。
三、仪表及系统问题
1.温度变送器问题变送器故障：变送器本身电子元件不稳定，导致输出信号波动。
电源波动：为变送器或仪表供电的电源不稳定，也会引起显示波动。
DCS/PLC模块问题：模拟量输入模块的通道损坏或精度下降。
2.冷端补偿误差如果仪表是通过内部热敏电阻进行冷端补偿，而该热敏电阻损坏或测量不准，也会导致显示温度系统性偏差和微小波动。
系统性排查步骤（从易到难）
首先：现场直观检查紧固接线：从热电偶的接线盒开始，检查所有端子螺丝是否拧紧。
检查环境：观察信号线是否与动力线分开敷设，周围是否有强干扰源。
检查接地：确认仪表端安全接地是否良好，检查屏蔽层是否单点接地（通常在仪表端）。
第二步：信号测量与模拟（关键步骤）测量回路电阻：在断电情况下，用万用表电阻档测量整个信号回路的电阻，正常应较小且稳定。晃动线缆，观察电阻值是否跳变，以检查是否存在虚接。
测量信号电压：在仪表端子处，用高阻抗的数字万用表测量mV级直流电压。如果此时mV值依然波动，说明问题出在现场侧（热电偶、补偿导线或连接点）。
如果此时mV值非常稳定，说明问题出在控制室侧（仪表、DCS模块或供电电源）。
模拟输入信号：在仪表端子处，拆下信号线，用一个精密电位计或信号发生器输入一个稳定的mV信号。如果显示值稳定，则确认仪表侧正常，问题100%在现场热电偶或导线。
如果显示值仍然波动，则问题在仪表、模块或信号隔离器上。
第三步：替换法互换通道：将怀疑有问题的信号线接到一个确认正常的仪表通道上。如果波动跟随信号线，则是现场问题；如果波动留在原通道，则是仪表通道问题。
更换热电偶：如果判断是现场问题，*直接有效的方法就是更换一支新的热电偶。
第四步：检测如果以上步骤都无法解决问题，可能需要将热电偶送检，校验其输出是否合格。
